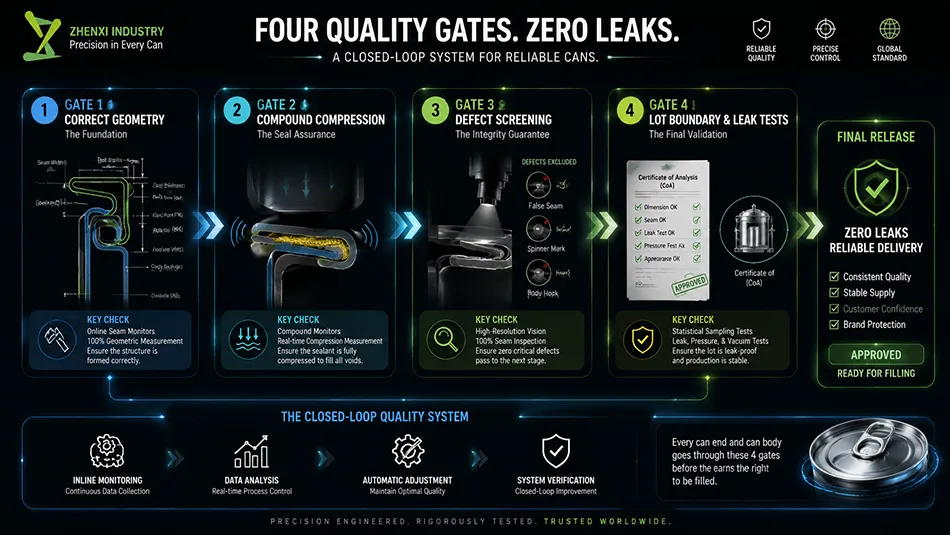

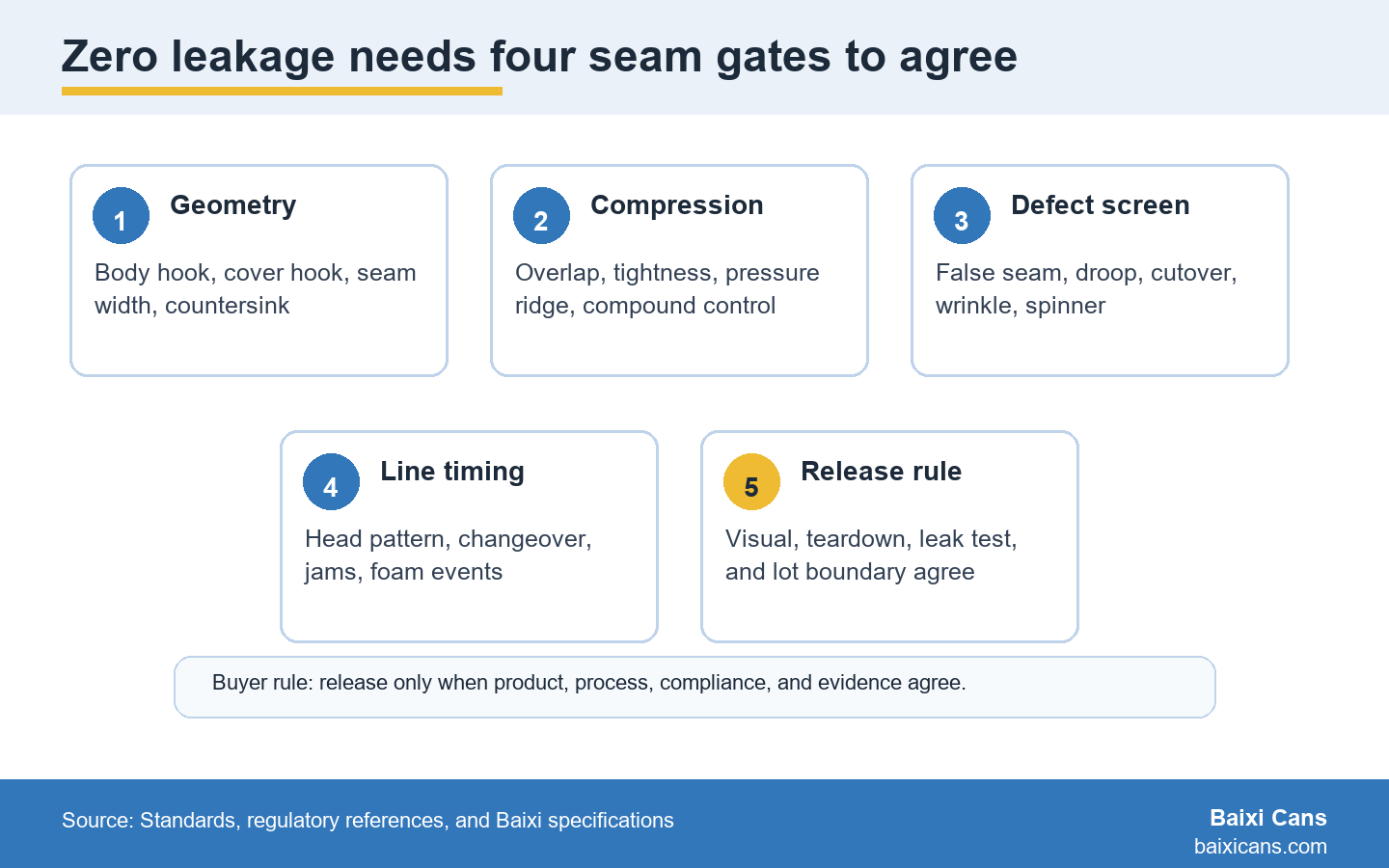

تمنع مصفوفة اللحام المزدوج التسرب فقط عند توافر أربعة معايير: صحة هندسة اللحام، وضغط مادة منع التسرب بالقدر المناسب، وخلوّ المنتج من العيوب المرئية، وإثبات حدود دفعة الإنتاج بالقياسات وأدلة التسرب. لا يتحقق "انعدام التسرب" بمجرد عدد جيد من اللحامات، بل من خلال علاقة مضبوطة بين خطاف الجسم، وخطاف الغطاء، والتداخل، والإحكام، والغطس، وملاءمة النهاية، وإعداد آلة اللحام، وأحداث خط الإنتاج.

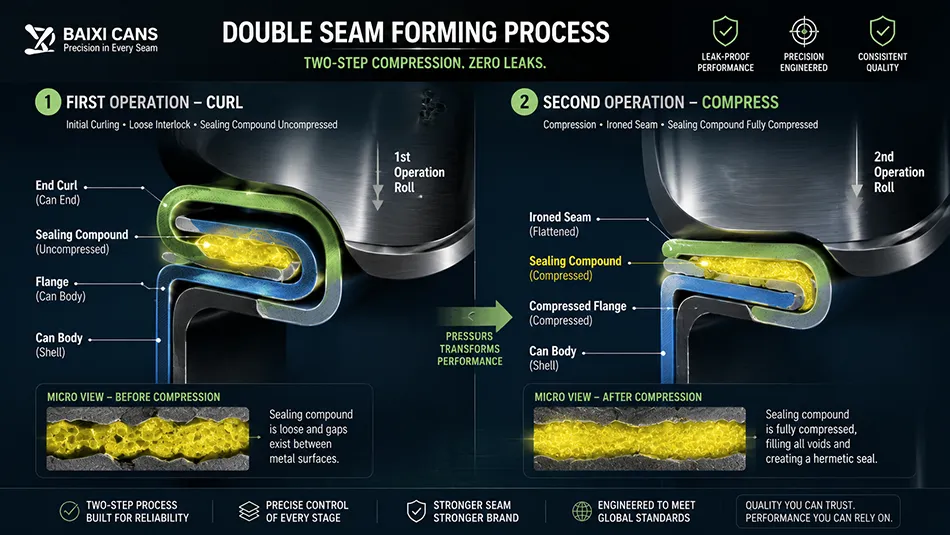

يشرح دليل فحص الأغذية المعلبة منخفضة الحموضة الصادر عن إدارة الغذاء والدواء الأمريكية أن اللحام المزدوج يتم تشكيله في عمليتين باستخدام ظرف، ورافعة، وبكرة العملية الأولى، وبكرة العملية الثانية. كما تؤكد إدارة الغذاء والدواء على الضبط الدقيق لأن هذه الأجزاء تشكل الختم. إرشادات وكالة التفتيش الغذائي الكندية يربط هذا بين التداخل والإحكام وضغط مادة منع التسرب. بالنسبة لمشتري المشروبات، هذه هي المعادلة: الهندسة بالإضافة إلى الضغط بالإضافة إلى التحكم في العيوب بالإضافة إلى دليل على التسرب.
مصفوفة اللحام المزدوج هي خريطة علاقات، وليست بطاقة أداء: كل بُعد من أبعاد اللحام مهم فقط لأنه يغير احتمالية الإغلاق المحكم.

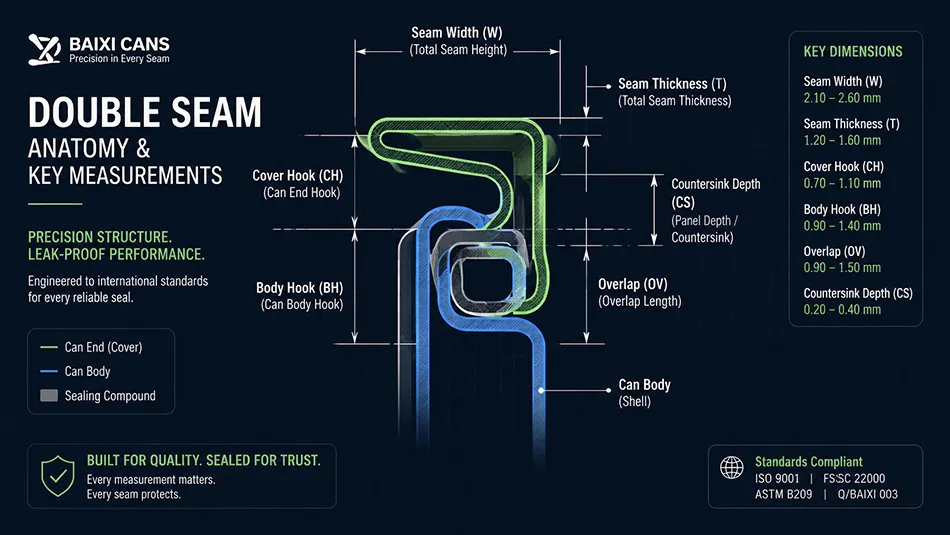

تشمل القياسات الأساسية عرض اللحام، وسماكته، وعمق التجويف، وخطاف الجسم، وخطاف الغطاء، والتداخل، ودرجة الإحكام، ودرجة التجعد، ونتوء الضغط. وتضيف بعض المصانع تصنيفًا مرئيًا، ونتائج اختبار التسرب، وصورًا للتفكيك، ورقم الرأس، ورقم الدفعة النهائية، ورقم دفعة الجسم، والفترة الزمنية. وتُعد المصفوفة مفيدة لأنها تمنع رقمًا واحدًا ناجحًا من إخفاء علاقة غير سليمة.
على سبيل المثال، قد تبدو إحدى اللحامات محكمة ولكنها مُجهدة، مما يؤدي إلى قطعها أو تلف المعدن. وقد تكون لحامة أخرى بعرض مقبول ولكن بتداخل غير كافٍ. أما لحامة ثالثة فقد تجتاز اختبار التفكيك الموضعي ولكنها تفشل عندما يكون العيب متقطعًا ومرتبطًا برأس لحام واحد. تجبر هذه المصفوفة الفريق على التساؤل عما إذا كان الإغلاق سليمًا ميكانيكيًا في جميع أنحاء الدفعة، وليس فقط ما إذا كانت اللحامة التي تم أخذ عينة منها تبدو مقبولة.
لا يحتاج المشتري إلى أن يصبح خبيرًا في أعمال اللحام، ولكن ينبغي عليه معرفة الأدلة التي تثبت سلامة الشحنة. إذا أرسل مُغلف الشحنة عبارة "اللحام سليم"، فاطلب منه تقديم الأدلة التي تدعم هذا الاستنتاج.
الخطوة الأولى هي الهندسة. يجب تشكيل حافة جسم العلبة والطرف المنحني بحيث تتمكن العملية الأولى من لفّهما في وضعية تثبيت ثابتة. إذا كان تثبيت جسم العلبة أو غطاءها غير صحيح، فلن تتمكن العملية الثانية من إنشاء إحكام آمن تلقائيًا. يمكنها تسطيح أو شدّ أو زيادة الضغط على اللحام، لكنها لن تتمكن من إصلاح التعشيق غير المحكم بشكل موثوق.
لهذا السبب، يُعدّ توافق غطاء العلبة عاملاً مهماً في قرار الشراء. فغطاء العلبة من طراز 200 أو 202 أو 206 ليس قابلاً للتبديل لمجرد أنه مصنوع من الألومنيوم. يجب أن يتطابق جسم العلبة وغطاؤها وزاوية تثبيتها وشكلها. علب بايكسي مجموعة أغطية علب الألمنيوم تتضمن القائمة أقطارًا وأنماطًا متعددة للطرف، لذلك يجب تثبيت الغطاء على جسم العلبة وخط التعبئة قبل الإنتاج.
تُفسر الهندسة أيضًا سبب إمكانية تسبب الحواف المنبعجة أو الانحناءات التالفة أو سوء عملية إزالة العبوات من المنصات في حدوث تسرب حتى عندما تكون مواصفات العبوة الاسمية صحيحة. يتشكل اللحام المزدوج من الحالة الفيزيائية للعبوة وينتهي عند لحظة اللحام. لا يمكن لرسم مثالي أن يحمي حافة تالفة.
يخبرك التداخل ما إذا كانت الخطافات تتعشق أم لا؛ ويخبرك الإحكام وحافة الضغط ما إذا كان المركب محكم الإغلاق أم لا.
يُعدّ مركب منع التسرب جزءًا أساسيًا من منع التسرب، إذ يملأ الفراغات المجهرية التي لا يمكن سدّها بالهيكل المعدني وحده. وتؤكد إرشادات وكالة التفتيش الكندية للأغذية (CFIA) على ضرورة تداخل خطافات الجسم والطرف بشكل كافٍ لضمان ضغط مركب منع التسرب بإحكام مناسب. هذه الصياغة مهمة: فالهدف ليس مجرد طي المعدن فوق المعدن، بل هو الحصول على مانع تسرب مضغوط يتحمل المناولة والضغط.
يؤدي التضييق المفرط إلى خطر التسرب، بينما قد يؤدي التضييق المفرط إلى حدوث قطع أو لحامات حادة أو ترقق المعدن أو تلفه. لذا، يحتاج النظام إلى منطقين للتعامل مع الأعطال: التضييق المفرط والتضييق غير الكافي. قد يؤدي المصنع الذي يستجيب لكل تسرب بتضييق العملية الثانية إلى حل مشكلة واحدة، ولكنه في الوقت نفسه يخلق نوعًا آخر من العيوب.
بالنسبة للمشروبات المضغوطة، يجب أن يتحمل الضغط الداخلي ودرجات الحرارة المختلفة. أما بالنسبة للمنتجات الحمضية، فقد يؤدي التسرب إلى تآكل أو خلل في النكهة، لأن المنتج قد يلامس مناطق حساسة حول اللحام. لذا، ينبغي ربط مصفوفة اللحام بمخاطر المنتج، وعدم اعتبارها مجرد مخطط صيانة منفصل.
يُصنّف دليل عيوب AFDO العيوب المرئية الرئيسية، ويوصي بإجراء فحص مخبري عند الاشتباه في وجود عيب قد يؤدي إلى فقدان الإحكام. قد تشير عيوب مثل الخياطات الزائفة، والتدلي، والزوايا على شكل حرف V، والقطع، والخياطات الحادة، والزوايا غير المكتملة، والدوائر، والتجاعيد إلى أسباب جذرية مختلفة. لذا، لا ينبغي تصنيفها جميعًا ضمن فئة واحدة تُعرف بـ"مشكلة المظهر".
تُشكّل العيوب المرئية طبقة الفرز في المصفوفة. يجب أن يُثير وجود خط لحام خاطئ كارثي استجابةً مختلفةً عن استجابة وجود تجعد طفيف مع بيانات تفكيك مستقرة. يجب أن يُثير وجود خط لحام حاد بعد انحشار الطابعة فحصًا فوريًا للنافذة المتأثرة. يجب أن يُشير نمط الدوران الخاص برأس الطباعة إلى إعداد الآلة أو تآكلها. يجب أن تُبيّن المصفوفة للمشغلين كيف يُؤثر كل عيب على قرار الاحتفاظ بالجهاز أو أخذ عينة منه أو إطلاقه.
يمكن للمشترين استخدام هذا المنطق عند مراجعة تقارير شركات التعبئة والتغليف. اسأل عما إذا تم فحص عيوب الإغلاق المرئية الجسيمة بعد حالات الانحشار، وتغييرات الإنتاج، وبدء التشغيل. اسأل عما إذا كانت العيوب مرتبطة برأس اللحام والوقت. قد يخفي التقرير الذي يسرد فقط المنتج النهائي المقبول أعمال التحقيق التي تثبت سلامة الدفعة المقبولة.
حتى قياسات اللحام القوية تتطلب تحديد نطاق زمني دقيق. فإذا بدأت مشكلة في الساعة 10:12 وتم تصحيحها في الساعة 10:24، يجب أن يحدد قرار الإفراج أي العلب تقع ضمن هذا النطاق، وأي العينات تمثل هذا النطاق، وأي الأدلة تثبت نجاح التصحيح. وبدون تحديد نطاق زمني دقيق، قد يصبح اختبار التسرب مجرد عينة عشوائية بدلاً من أن يكون مؤشراً للإفراج.
قد تُستخدم اختبارات التسرب، واختبارات الضغط، واختبارات الفراغ، واختبارات الصبغة، والحضانة، أو فحص العينات المحفوظة، وذلك حسب المنتج وممارسات المصنع. ليس المقصود أن كل مشروب يحتاج إلى كل هذه الاختبارات، بل المهم أن يُجيب الاختبار المُختار على سؤال مخاطر التسرب في المنتج. فخط مياه معدنية، ومشروب غازي عالي الكربنة، ومشروب طاقة حمضي، لا تُسبب جميعها نفس عواقب التسرب.
يوضح سيناريو توضيحي تكلفة ضعف حدود الدفعات. ينتج خط إنتاج يعمل بمعدل 72,000 علبة في الساعة 1,200 علبة في الدقيقة. إذا لم يتمكن المصنع من تحديد فترة العشر دقائق المحيطة بعطل في آلة اللحام، فقد يحتاج ما يصل إلى 12,000 علبة إلى احتجاز احترازي أو إعادة فحص. يمكن لمصفوفة أفضل تتضمن سجلات رأس الدفعة، والوقت، ونهاية الدفعة، والعينات أن تُقلّص نطاق التحقيق من مشكلة وردية إلى قرار إطلاق محدد.
| منطقة المصفوفة | أسئلة المشترين | تداعيات التسريب |
|---|---|---|
| خطاف الجسم وخطاف الغطاء | هل تتشابك الخطافات وفقًا للإرشادات المعتمدة؟ | قد يؤدي ضعف التشابك إلى حدوث درزة زائفة أو انخفاض خطر التداخل. |
| تداخل | هل يتم قياس التداخل بصريًا أم يتم تقديره فقط؟ | يؤدي عدم كفاية التداخل إلى إضعاف الختم الميكانيكي. |
| الشعور بالشد والتجاعيد | هل يحافظ الإحكام على المركب دون إجهاد المعدن؟ | تتسبب الخياطات غير المحكمة في حدوث تسرب؛ أما الخياطات المحكمة للغاية فقد تؤدي إلى قطع أو تشقق الملابس. |
| غاطس وعرض اللحام | هل تبقى القيم ثابتة حسب رأس اللحام والوقت؟ | يمكن أن يشير الانحراف إلى عدم استقرار الأدوات أو الإعدادات. |
| تصنيف العيوب | هل يتم فصل الدرزات الزائفة، والانحناءات، والقطع، والدوائر؟ | تتطلب العيوب المختلفة إجراءات تصحيحية مختلفة. |
| أدلة الإفراج | هل تتفق السجلات المرئية وسجلات الهدم وسجلات التسرب وسجلات حدود قطعة الأرض؟ | يحوّل الاتفاق بيانات التفتيش إلى إفادة قابلة للدفاع عنها. |
أفضل عادة للمشتري هي طلب الاستنتاج والأدلة معًا. فعبارة "انعدام التسريب" لا معنى لها إلا إذا أوضح التقرير سبب السيطرة على مخاطر التسريب.
غالباً ما تكون لحظات بدء التشغيل، وتغيير المنتج، وإعادة التشغيل بعد حدوث عطل، وأول إنتاج تجاري لعلبة أو غطاء جديد، هي الأكثر عرضة للتسرب. خلال هذه الفترات، يثبت خط الإنتاج ما إذا كان تركيب جسم العلبة وغطائها النظري قابلاً للتشغيل في ظل ظروف السرعة والمنتج والرغوة والتعامل الفعلية. قد تكون العينة الساعية العادية بطيئة جداً لهذه المرحلة لأن العملية لم تثبت استقرارها بعد.
تُعزز مصفوفة أكثر دقة عملية الموافقة على العينة الأولى. قبل طرح المنتج في السوق بشكل كامل، يجب على المصنع فحص اللحامات المرئية، وقياسات التفكيك، ودلائل التسرب أو الضغط عند الحاجة، وتغذية الأغطية، ونهاية الدفعة، ودفعة الجسم، وأنماط رأس العبوة. يجب الاحتفاظ بالعينات الأولى المقبولة مع طوابع زمنية. في حال تغيير المنتج من نهاية 202 إلى نهاية 200، أو من علبة قياسية إلى علبة رفيعة، يجب إعادة تشغيل المصفوفة بدلاً من اعتماد الموافقة على الشكل السابق.
يُعدّ هذا الأمر بالغ الأهمية، لا سيما بالنسبة للطلبات المُخصصة أو طلبات التصدير. قد لا يكون المشتري حاضرًا على خط التعبئة، لكن بإمكانه طلب عينة من أول تشغيل. يجب أن يتضمن الطلب تفاصيل جسم العبوة وطرفها، وعدد عينات بدء التشغيل، وقياسات اللحام، وأنواع العيوب التي تم فحصها، وقاعدة السماح بانتقال خط الإنتاج من مرحلة التجربة إلى التشغيل التجاري. يُحوّل هذا الطلب ضمان عدم وجود أي تسريب من مجرد وعد إلى عملية إطلاق مُحكمة.
تساعد هذه الأدلة أيضاً في حل النزاعات لاحقاً.
تُورّد شركة بايكسي كانز علب المشروبات وأغطيتها، لذا يقع دورها في مرحلة ما قبل عملية إغلاق العلب لدى شركة التعبئة والتغليف، ولكنه يظل أساسيًا لمنع التسرب. يؤثر كل من حافة العلبة، وقطر الغطاء، وانحناء الطرف، ونوع المادة المركبة، والطلاء، وإمكانية تتبع الدفعة، على قدرة آلة الإغلاق على تشكيل إغلاق محكم. ووفقًا لبيانات الشركة، تُقدّم بايكسي إندستري علبًا وأغطيةً من الألومنيوم لمختلف أنواع المشروبات، بما في ذلك العلب القياسية والرفيعة، بالإضافة إلى خيارات متعددة للأغطية.
بالنسبة للمشتري، تتمثل الخطوة العملية في مواءمة مواصفات جسم وغطاء عبوة بايكسي مع مواصفات آلة اللحام الخاصة بشريك التعبئة قبل بدء الإنتاج. إذا كان المشروع يستخدم علبة ألومنيوم قياسية سعة 500 مل سواء كانت علبة مشروب طاقة رفيعة، أو غطاءً مخصصًا، يجب أن يتم بناء مصفوفة اللحام حول هذا المزيج الدقيق بين الجسم وخط النهاية.
قبل بدء الإنتاج، أرسل إلى شركة Baixi Cans ومصنع التعبئة مواصفات جسم العلبة، وقطر الغطاء، ونوعه، وضغط المنتج، وطراز خط التعبئة، والسرعة المستهدفة، ومتطلبات قبول اللحام. اطلب من مصنع التعبئة تحديد إجراءات أخذ العينات عند بدء التشغيل، والتفكيك التدريجي للعلب، وفحص العيوب الجسيمة بعد حالات الانحشار، واختبار التسرب أو الضغط، وقواعد حدود الدفعة. إذا لم يتم اختيار جسم العلبة والغطاء بعد، فاستخدم مواصفات Baixi. يرجى التواصل معنا عبر صفحة الاتصال لتنسيق متطلبات العلبة والغطاء واللحام قبل تأكيد الطلب. .
قد تكون بعض التجاعيد الطفيفة مقبولة إذا بقيت علامات التداخل والشد والضغط والتسريب ضمن الحدود المسموح بها. يجب أن يستند القرار إلى مصفوفة الدرزات الكاملة، وليس على المظهر فقط.
يُجيب كلٌّ من التداخل وسُمك اللحام على أسئلة مختلفة، لذا لا ينبغي استخدام أيٍّ منهما بمفرده. يُؤكّد التداخل تثبيت الخطاف، بينما يُساعد السُمك والشد على إظهار ما إذا كان المركب مضغوطًا دون إجهاد المعدن.
قد تتسبب انحشار خط الإنتاج في تلف الحواف، أو إعاقة وضع الأغطية، أو إحداث فواصل حادة، أو عيوب متقطعة في الإغلاق. بعد حدوث الانحشار، يجب على المصنع تحديد فترة الإنتاج المتأثرة وإجراء فحوصات بصرية وتفكيكية قبل السماح بإصدار المنتج.
نعم، خاصةً بالنسبة للعلب الجديدة، والأغطية الجديدة، والمشروبات المضغوطة، والمشروبات الحمضية، أو طلبات التصدير. يجب على المشترين طلب بيانات كافية للتأكد من أن جسم العلبة، والغطاء، وآلة اللحام، وحالة المنتج نفسه قد ساهمت في إحكام إغلاقها.
لا، يعتمد منع التسرب على جسم العلبة، والغطاء، وإعداد آلة الإغلاق، وتشغيل خط الإنتاج، وضغط المنتج، وطريقة التعامل معه. يمكن للمورد توفير المواصفات الصحيحة وإمكانية التتبع، بينما يجب على مُصنِّع العلب إثبات كفاءة الإغلاق على خط الإنتاج الفعلي.
